01 MANIFESTO

INTEGRITY · INNOVATION · EXECUTION

THIRTY YEARS OF SUSPENSION ENGINEERING
I.

INTEGRITY

The highest quality of product, every release. A brand the rider can trust, on the street and on the grid.

II.

INNOVATION

Continuous improvement of damping, materials and process — exceeding expectations in both engineering performance and aesthetic intent.

III.

EXECUTION

Full participation across every department. The quality management system delivered, every batch, every part number.

“For 30 years, RACINGBROS has been dedicated to developing high-performance suspension for professional athletes — precision, control, confidence on the track.”
02
FAMILY · FLAGSHIP / FXLRS

BISHOP43

43 mm UPSIDE-DOWN FRONT FORK

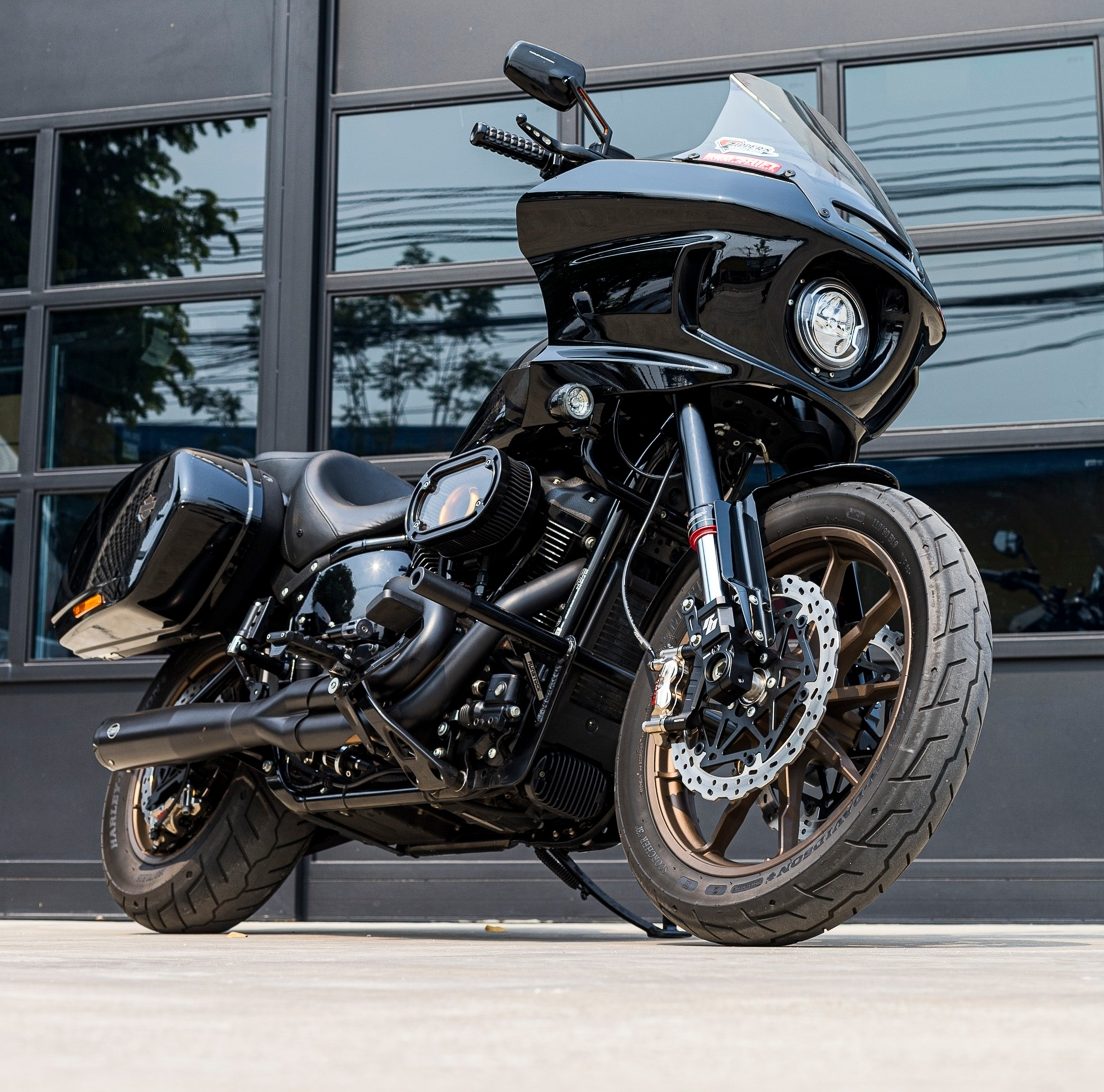

Engineered for the Low Rider S / Low Rider ST. A 2-way adjustable race cartridge inside a 1200 MPa high-tensile stanchion package — the new benchmark for HD performance front-end.

HD / V-TWIN FRONT · REAR 2026 LINE-UP
SECTION 02 / FLAGSHIP / FXLRS

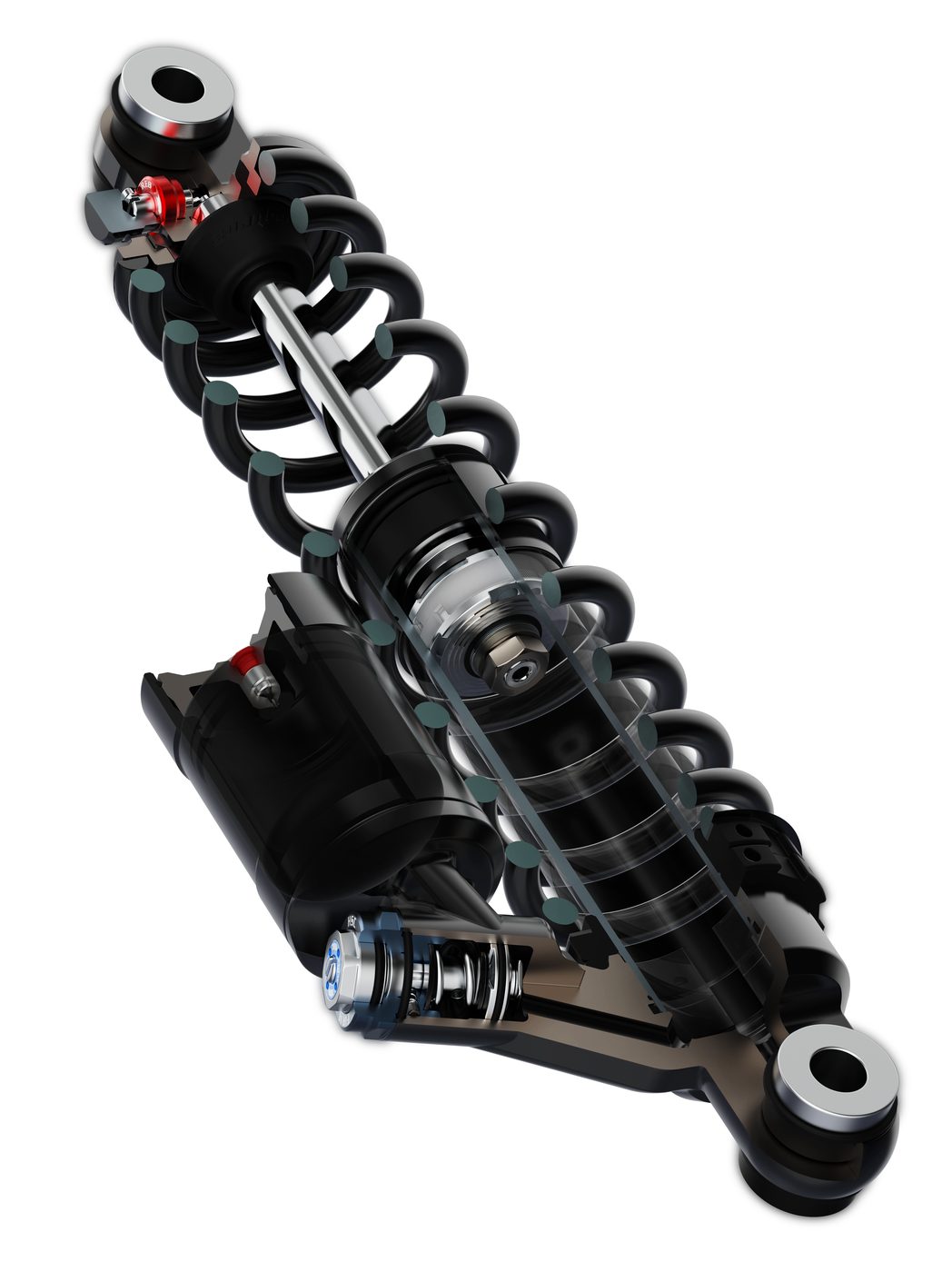

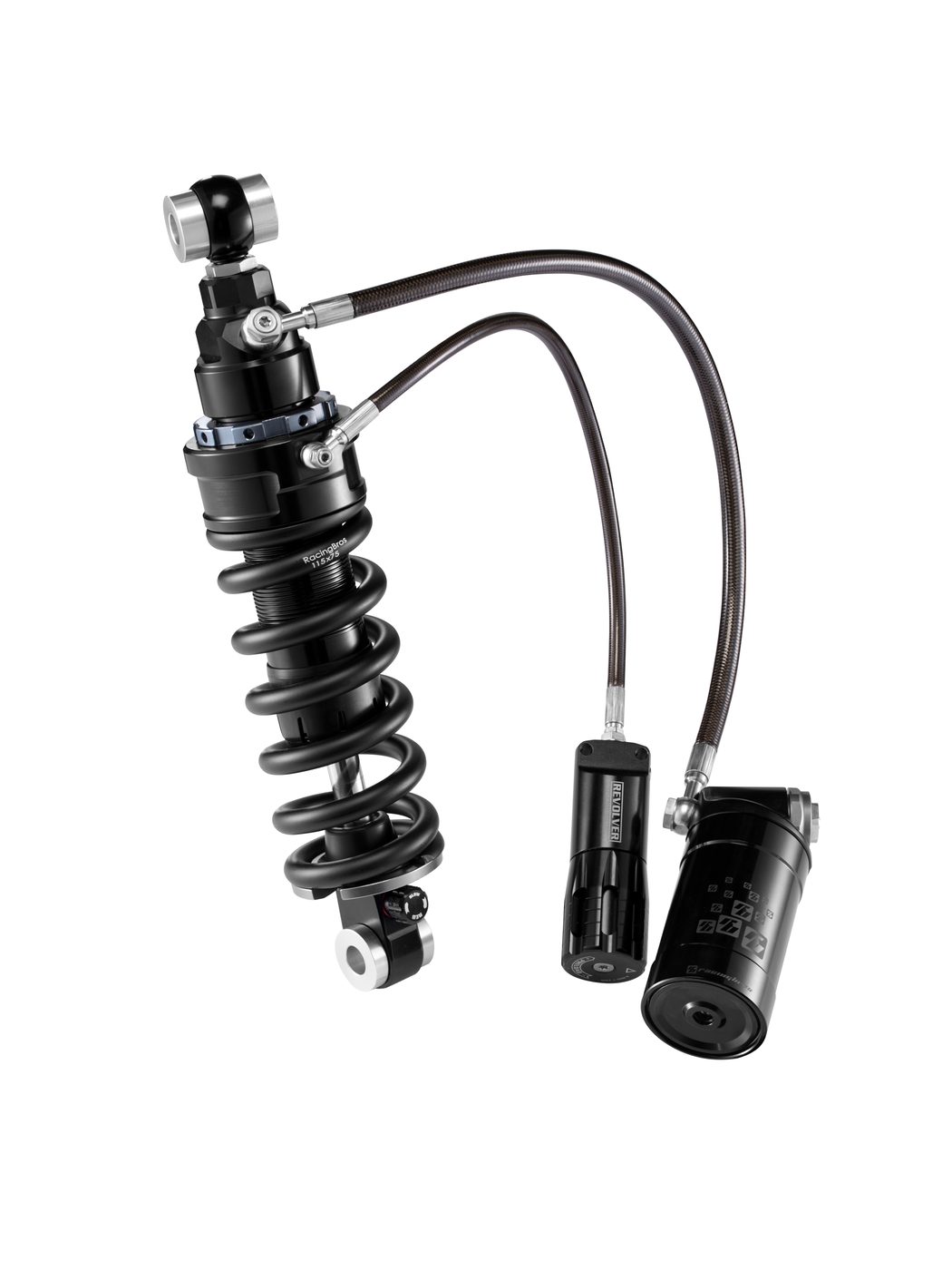

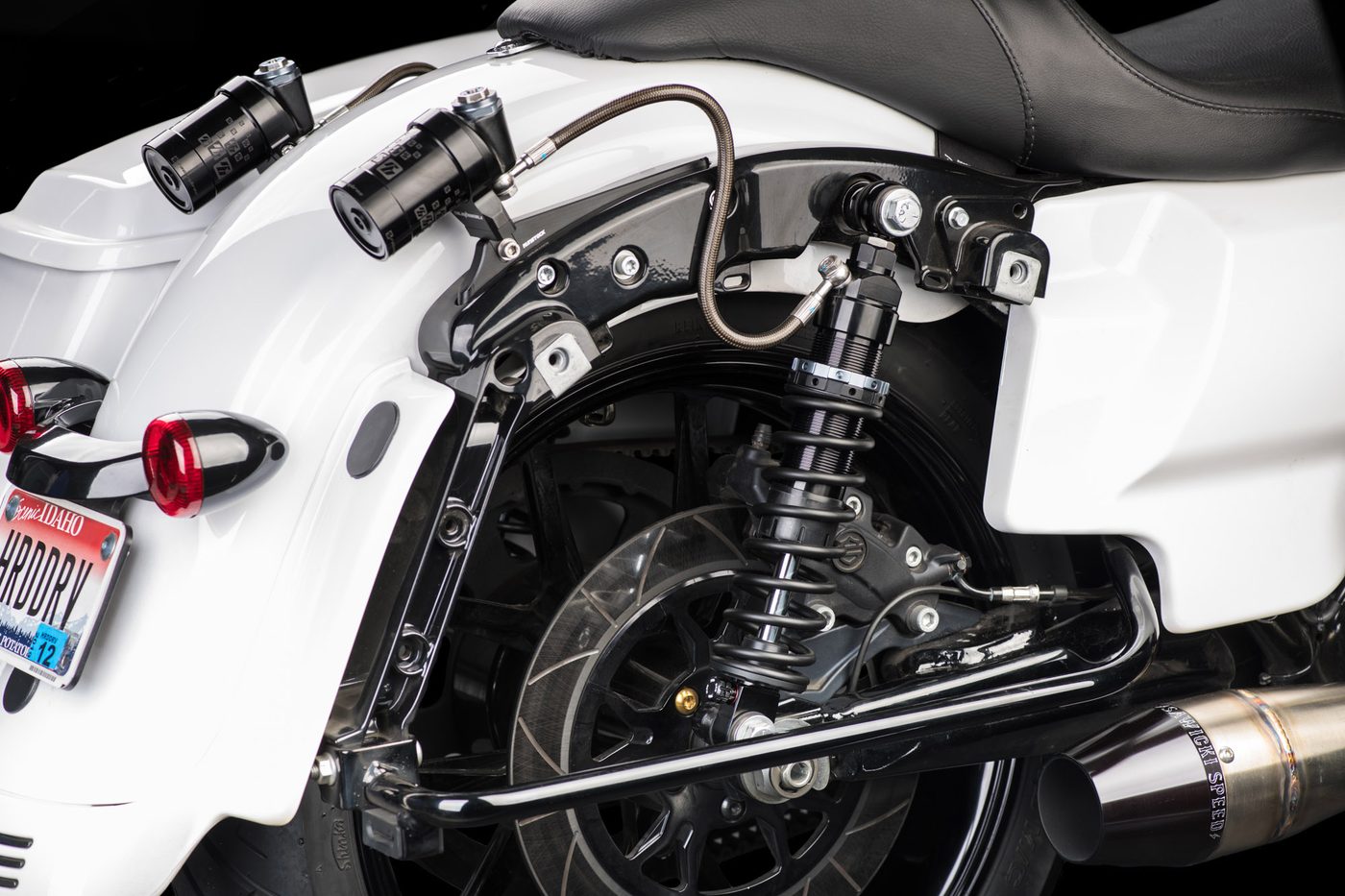

BISHOP43 / SHICANE HD HLR REMOTE

FIG. 01 · COVER
SPECIFICATIONS
  • Ø43mm high-tensile (>1200MPa) alloy steel stanchions with super-polished finish
  • JIS G3560 Cr-Si high-rigidity steel spring
  • 2-way adjustable cartridge
  • Independent pressure relief valve
  • EKONOL double bushing system
  • IFP/coil-energized compression valve
  • Speed Adaptive Valving
  • Total length: 800 mm
SPECIFICATIONS
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs
  • Co-axial damping system
  • 2,500 psi hose with CNC stainless fittings
  • 14 mm high-rigidity super-chrome shaft
  • Bladder Oil/Gas separation tech
  • 6061-T6 cold-forged damper body
  • 7075-T6 CNC-machined piston
  • MIT high-precision spherical bearings
  • Stainless steel gas bracket
  • Adjustable spring preload
  • Speed Adaptive Valving
SECTION 02 / FLAGSHIP / FXLRS

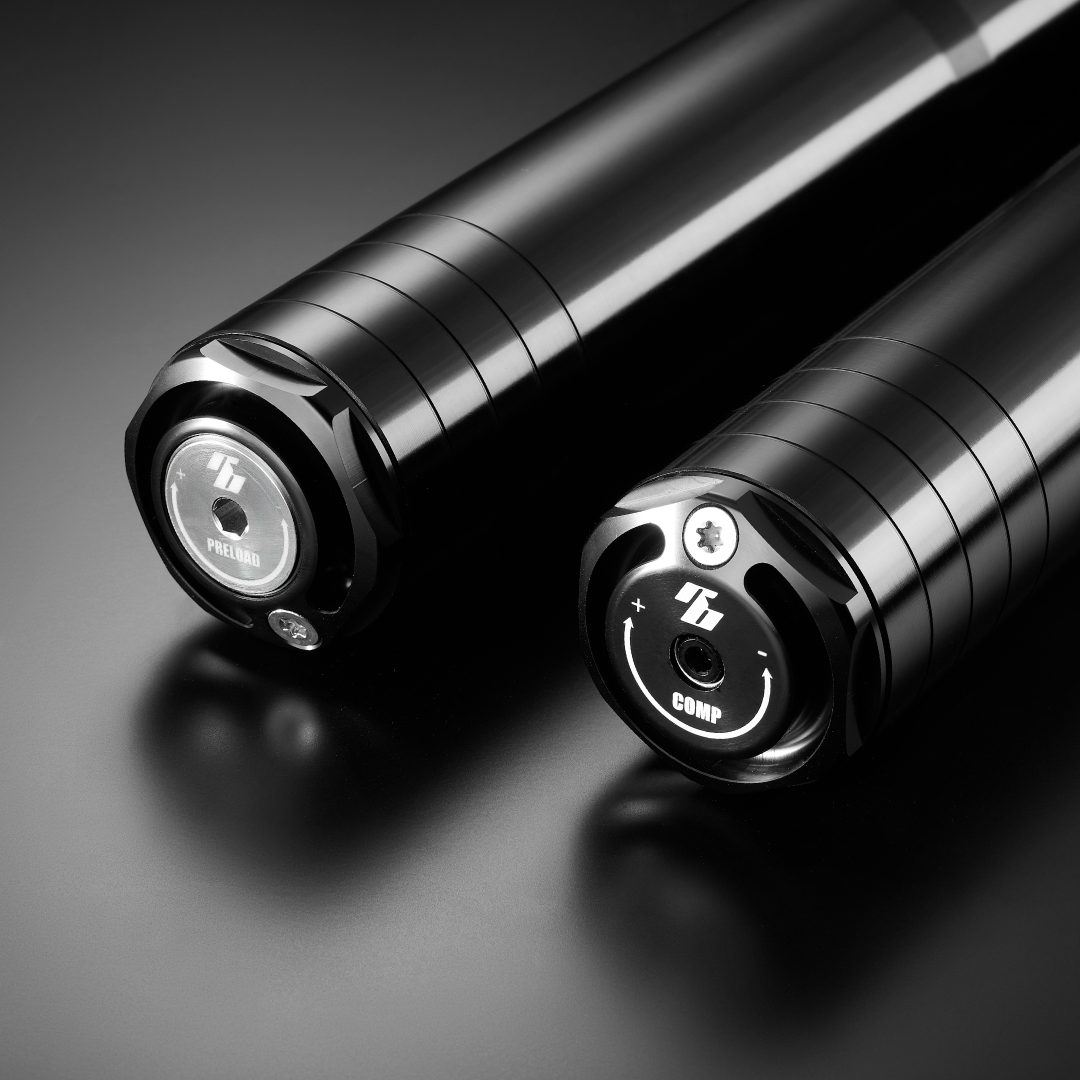

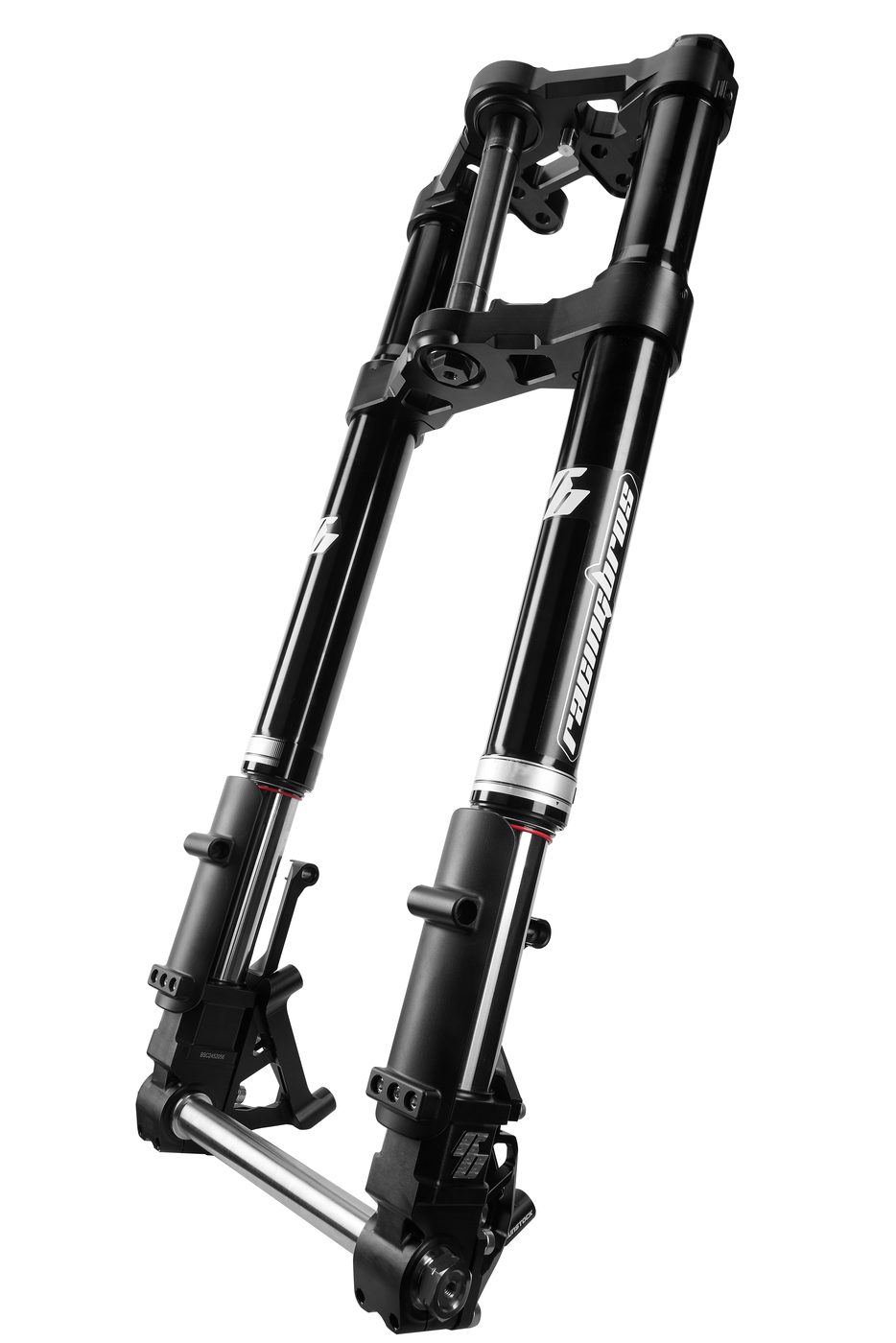

BISHOP43 — FXLRS / LOW RIDER S

FIG. 02 · BISHOP43
SPECIFICATIONS
  • 42CrMo4 heat-treated inner tubes with superfinish surface JIS G3560 Cr-Si high-rigidity steel spring
  • 2-way adjustable cartridge
  • Independent pressure relief valve
  • EKONOL double bushing system
  • IFP/coil-energized compression valve
  • Speed Adaptive Valving
  • Preload: 15 mm
  • Compression: 12 clicks ±2
  • Rebound: 17 clicks ±2
  • Total length: 810 mm
  • Stanchion diameter: 43 mm
PNFRONT FORK - BISHOP43
PART NUMBERDESCRIPTION
R0900404-1Front Fork, USD, 43mm, 22N/mm, FXLRS
R0900404-2Front Fork, USD, 43mm, 24N/mm, FXLRS
03
FAMILY · SPORTSTER

SPORTSTER

FRONT · REAR · AIR SYSTEM

A complete suspension overhaul for the Sportster platform — SCEPTER25 fork internals, the SHICANE HD HLR / MONO-R coil-over family and the AIR CANNON pneumatic series.

HD / V-TWIN FRONT · REAR 2026 LINE-UP
SECTION 03 / SPORTSTER

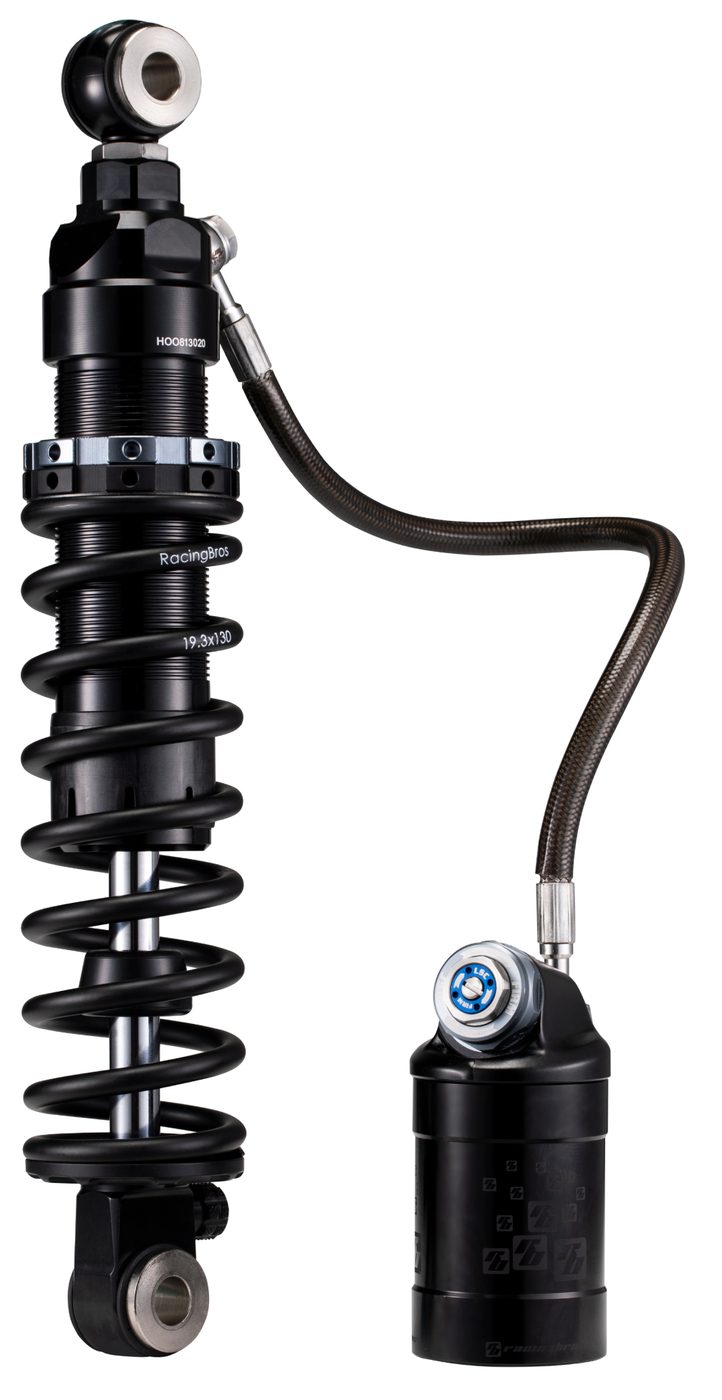

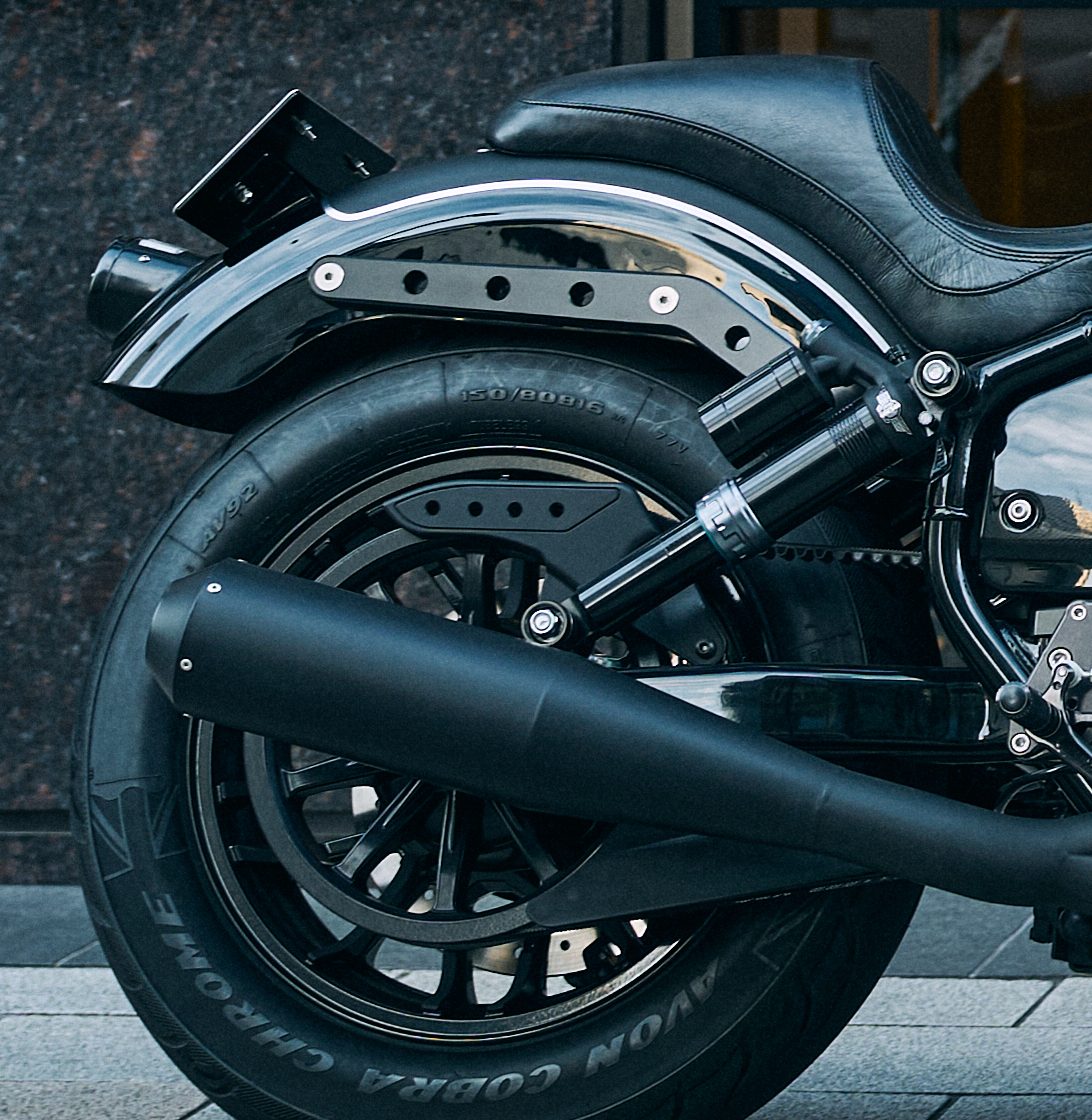

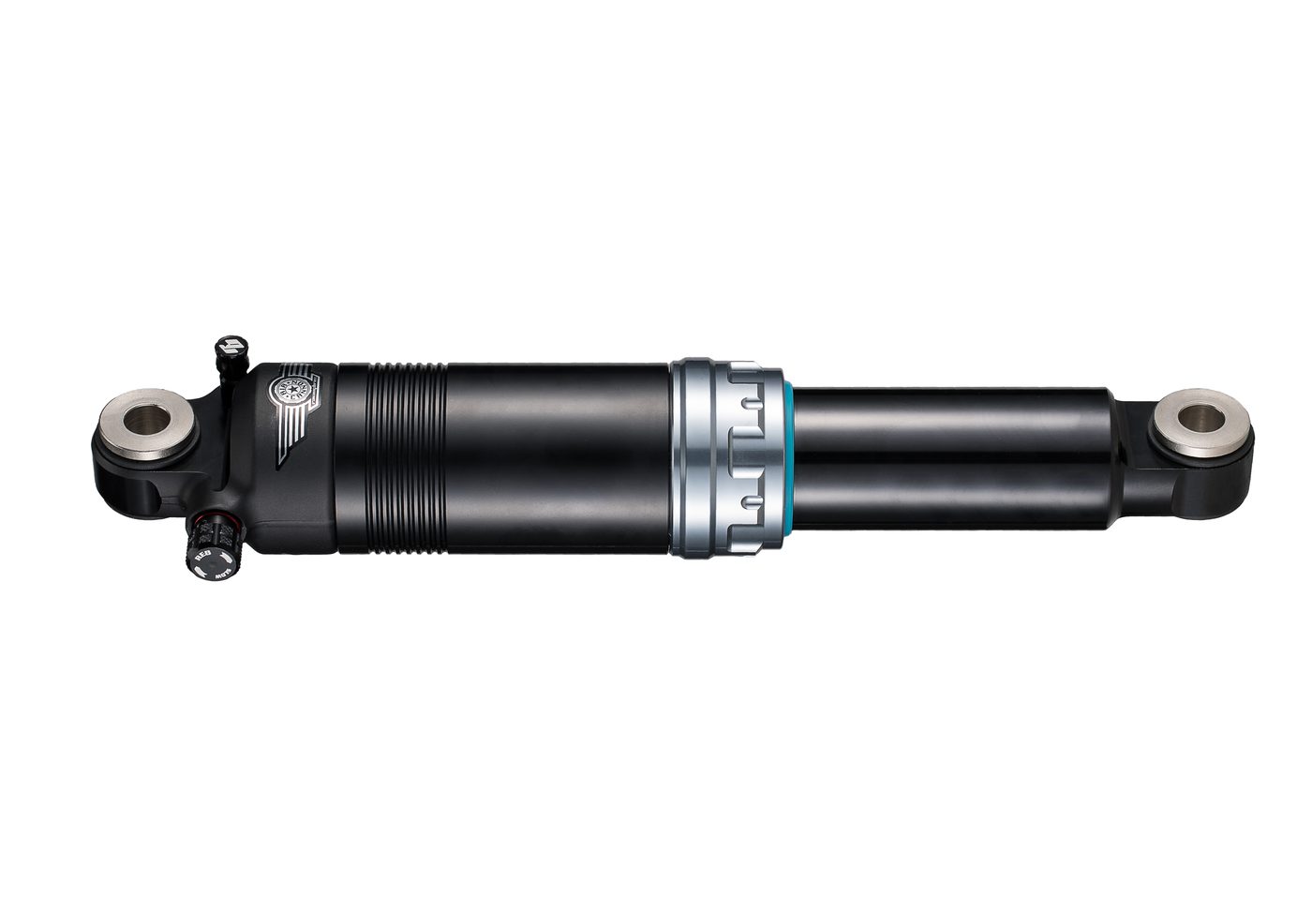

SPORTSTER — REAR : AIR CANNON & SHICANE HD HLR

FIG. 01 · SPORTSTER REAR I
SPECIFICATIONS
  • Air suspension allows precise adjustment of damping and air pressure, delivering both stable handling and a comfortable ride.
  • Co-axial damping system
  • Bladder Oil/Gas separation tech
  • 6061-T6 cold-forged damper body
  • Twin-tube damping to reduce unsprung weight
  • Type III military-grade anodized coating
  • 7075-T6 CNC-machined piston
  • External shaft design for rapid heat dissipation
  • Same-side rebound / compression adjustment
  • 46 mm gas chamber piston
  • Enlarged nitrogen chamber
  • OverHead Camshaft
  • Speed Adaptive Valving
  • Wide-range low-speed rebound: 18 clicks ±2
  • High-speed compression: 24 clicks ±2
  • Low-speed compression: 24 clicks ±2
SPECIFICATIONS
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs
  • Co-axial damping system
  • 14 mm high-rigidity super-chrome shaft
  • Bladder Oil/Gas separation tech
  • 6061-T6 cold-forged damper body
  • 7075-T6 CNC-machined piston
  • MIT high-precision spherical bearings
  • Stainless steel gas bracket
  • Adjustable spring preload
  • Speed Adaptive Valving
  • Wide-range low-speed rebound: 24 clicks ±3
  • High-speed compression: 24 clicks ±3
  • Low-speed compression: 24 clicks ±3

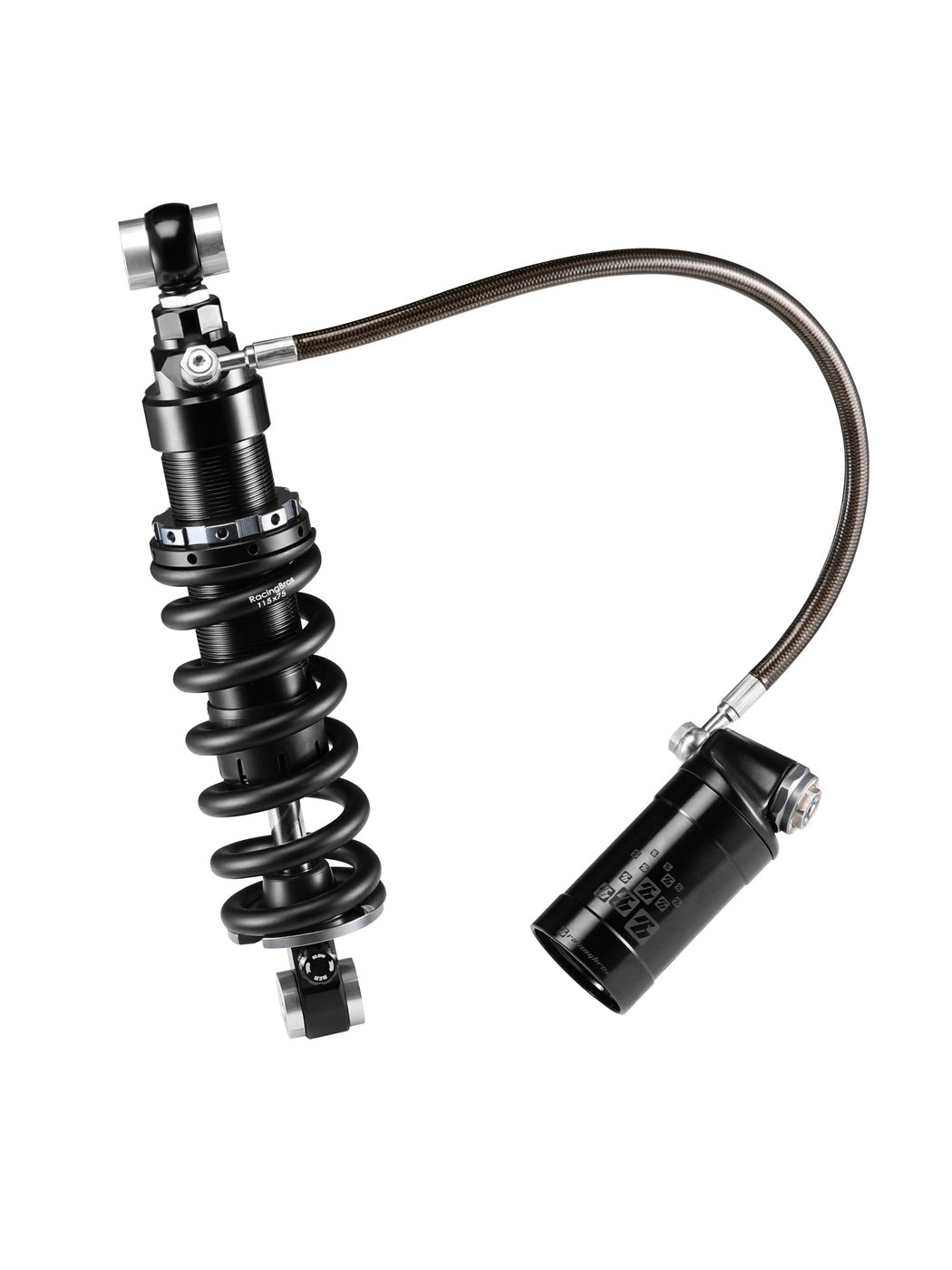

PNREAR SHOCK - SHICANE HD HLR
PART NUMBERDESCRIPTION
R0800129-1HLR, Sportster, 315mm, Standard
R0800129-2HLR, Sportster, 315mm, Heavy Duty
R0800130-1HLR, Sportster, 335mm, Standard
R0800130-2HLR, Sportster, 335mm, Heavy Duty
R0800131-1HLR, Sportster, 355mm, Standard
R0800131-2HLR, Sportster, 355mm, Heavy Duty

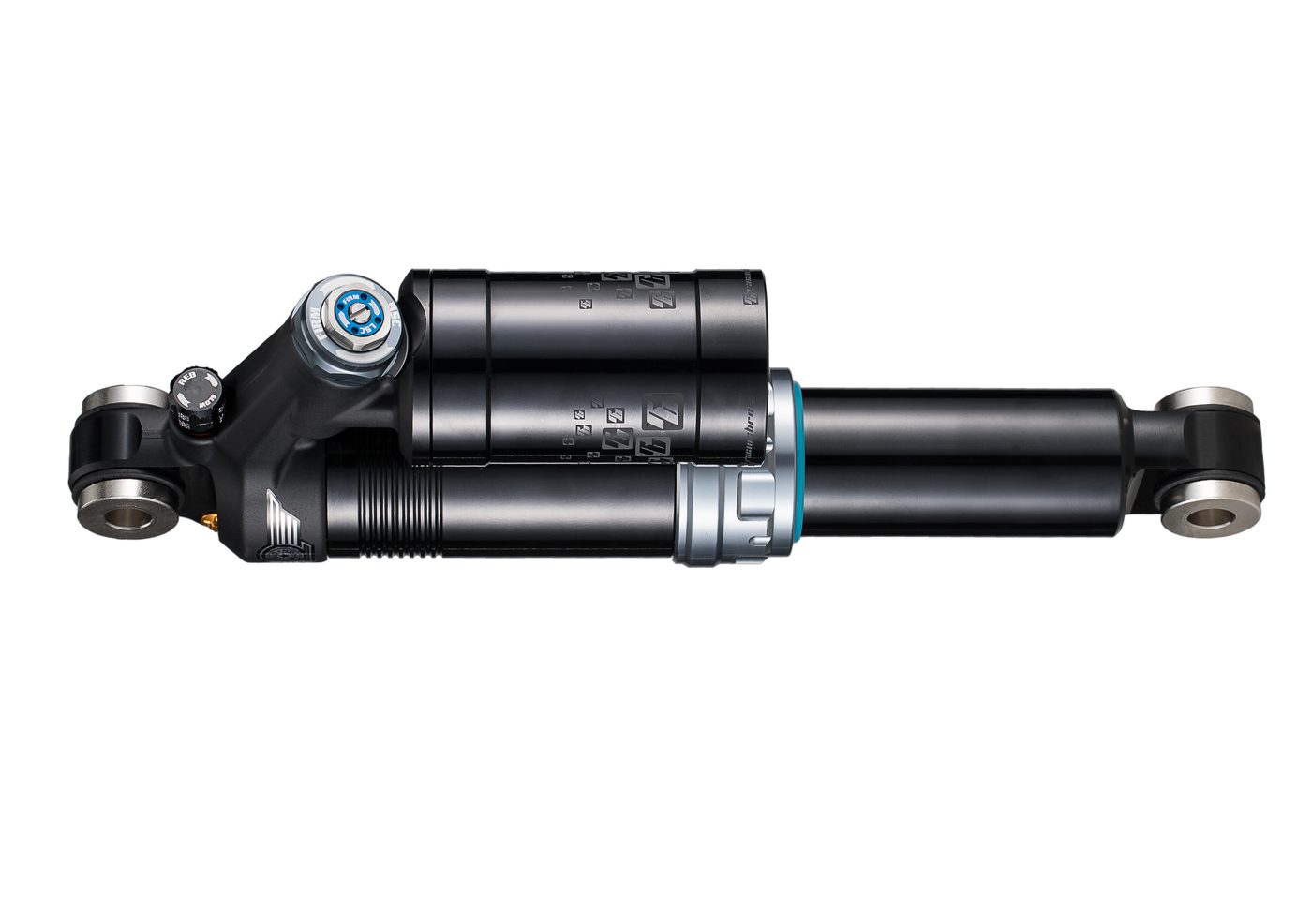

PNREAR SHOCK - AIR CANNON
PART NUMBERDESCRIPTION
R081S305AIR CANNON, MONO-R, SPORTSTER , 305mm
R081S315AIR CANNON, MONO-R, SPORTSTER , 315mm
R081S335AIR CANNON, MONO-R, SPORTSTER , 335mm
R081S355AIR CANNON, MONO-R, SPORTSTER , 355mm
R084S305AIR CANNON, HLR, SPORTSTER , 305mm
R084S315AIR CANNON, HLR, SPORTSTER , 315mm
R084S335AIR CANNON, HLR, SPORTSTER , 335mm
R084S355AIR CANNON, HLR, SPORTSTER , 355mm
SECTION 03 / SPORTSTER

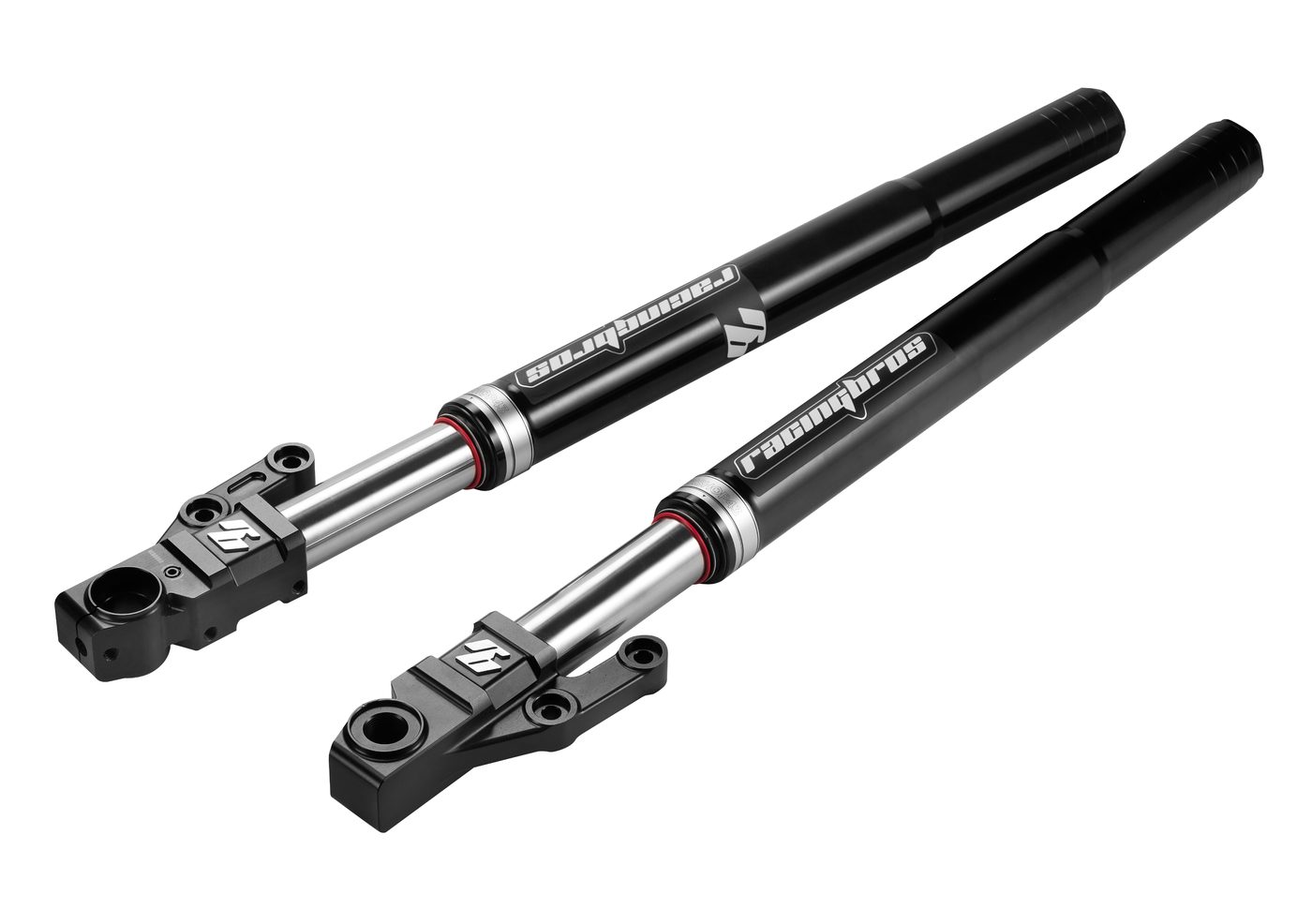

SPORTSTER — REAR : SHICANE HD MONO & FRONT : SCEPTER25

FIG. 02 · SPORTSTER REAR II + FRONT
SPECIFICATIONS
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs
  • 14 mm high-rigidity super-chrome shaft
  • 6061-T6 cold-forged damper body
  • 7075-T6 CNC-machined piston
  • MIT high-precision spherical bearings
  • Adjustable spring preload
  • Adjustable length
  • Speed Adaptive Valving
  • Wide-range low-speed rebound: 24 clicks ±3 ( MONO-R only )
  • Eye to eye length: 305 / 335 / 355 mm ( 12 / 13 / 14 inches )
SPECIFICATIONS
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs Fully sealed cartridge system
  • Nitrogen chamber
  • Oil/Gas separation tech
  • Type III military-grade anodized coating
  • IFP/coil-energized compression valve
  • Speed Adaptive Valving
  • Preload: 15 mm
  • Compression: 28 clicks ±3
  • Rebound: 28 clicks ±3

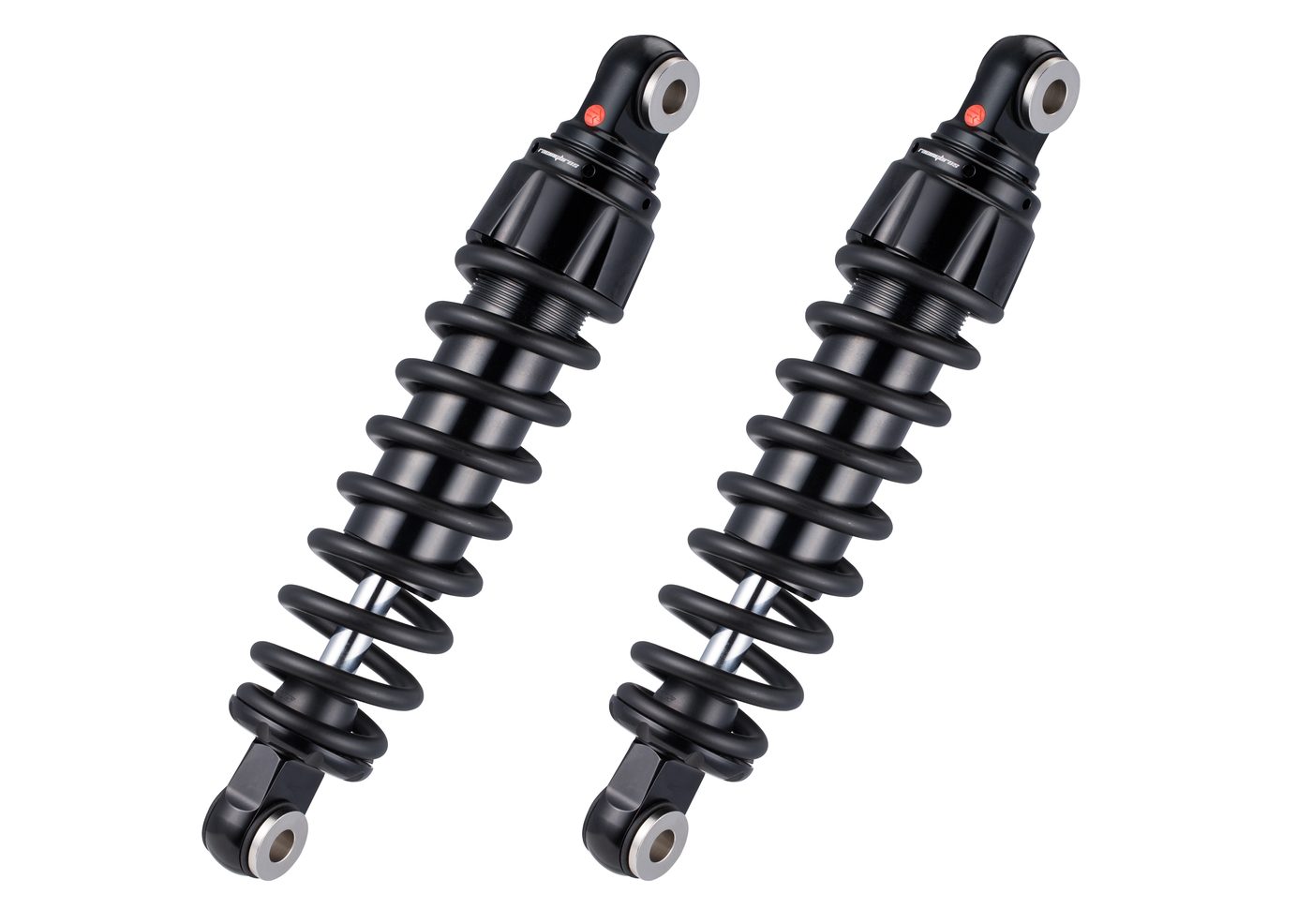

PNREAR SHOCK - SHICANE HD MONO / MONO-R
PART NUMBERDESCRIPTION
R0800139-1Mono, Sportster, 315mm, Standard
R0800139-2Mono, Sportster, 315mm, Heavy Duty
R0800140-1Mono, Sportster, 335mm, Standard
R0800140-2Mono, Sportster, 335mm, Heavy Duty
R0800142-1Mono_R , Sportster, 315mm, Standard
R0800142-2Mono_R , Sportster, 315mm, Heavy Duty
R0800143-1Mono_R Sportster, 335mm, Standard
R0800143-2Mono_R Sportster, 335mm, Heavy Duty
R0800163-1Mono_R Sportster, 355mm, Standard
R0800163-2Mono_R Sportster, 355mm, Heavy Duty
R0800177-1Mono_Twin, Sportster, 295mm, 15.8N/mm, Black
R0800177-2Mono_Twin, Sportster, 295mm, 19.3N/mm, Black
R0800181-1Mono_R, Sportster, 295mm, 15.8N/mm, Black
R0800181-2Mono_R, Sportster, 295mm, 19.3N/mm, Black

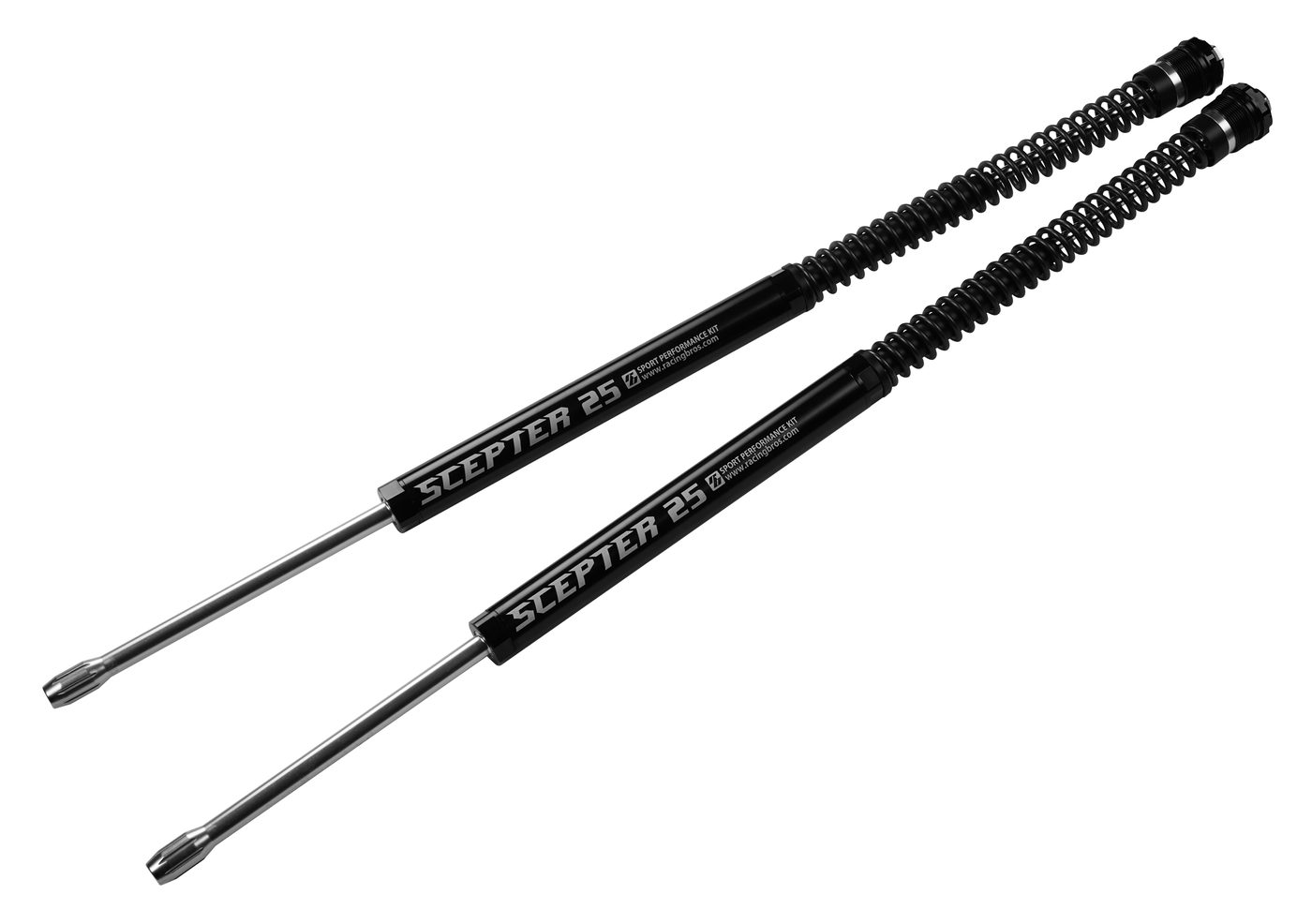

PNFRONT FORK -SCEPTER25
PART NUMBERDESCRIPTION
R0900101-1Front Fork Kit, 39mm HD FF Kit, 8N/mm, Spt, 883R (Adjustable)
R0900101-2Front Fork Kit, 39mm HD FF Kit, 9N/mm, Spt, 883R (Adjustable)
R0900102-1Front Fork Kit, 39mm HD FF Kit, 8N/mm, Spt, 883N (Adjustable)
R0900102-2Front Fork Kit, 39mm HD FF Kit, 9N/mm, Spt, 883N (Adjustable)
R0900105-1Front Fork Kit, 39mm HD FF Kit, 8N/mm, Spt, 765mm (Adjustable)
R0900105-2Front Fork Kit, 39mm HD FF Kit, 9N/mm, Spt, 765mm (Adjustable)
04
FAMILY · DYNA

DYNA

49 mm FORK KITS · COIL-OVER · AIR CANNON

For the FXD platform, including +2-inch lift variants. Co-axial damping, twin-tube bodies and external-shaft heat dissipation built for the long mile.

HD / V-TWIN FRONT · REAR 2026 LINE-UP
SECTION 04 / DYNA

DYNA — REAR : SHICANE HD HLR / MONO / MONO-R

FIG. 01 · DYNA REAR
SPECIFICATIONS
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs
  • 14 mm high-rigidity super-chrome shaft
  • 6061-T6 cold-forged damper body
  • 7075-T6 CNC-machined piston
  • MIT high-precision spherical bearings
  • Adjustable spring preload
  • Adjustable length
  • Speed Adaptive Valving
  • Wide-range low-speed rebound: 24 clicks ±3 ( MONO-R only )
  • Eye to eye length: 305 / 335 / 355 mm ( 12 / 13 / 14 inches )
SPECIFICATIONS
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs
  • Co-axial damping system
  • 14 mm high-rigidity super-chrome shaft
  • Bladder Oil/Gas separation tech
  • 6061-T6 cold-forged damper body
  • 7075-T6 CNC-machined piston
  • MIT high-precision spherical bearings
  • Stainless steel gas bracket
  • Adjustable spring preload
  • Speed Adaptive Valving
  • Wide-range low-speed rebound: 24 clicks ±3
  • High-speed compression: 24 clicks ±3
  • Low-speed compression: 24 clicks ±3

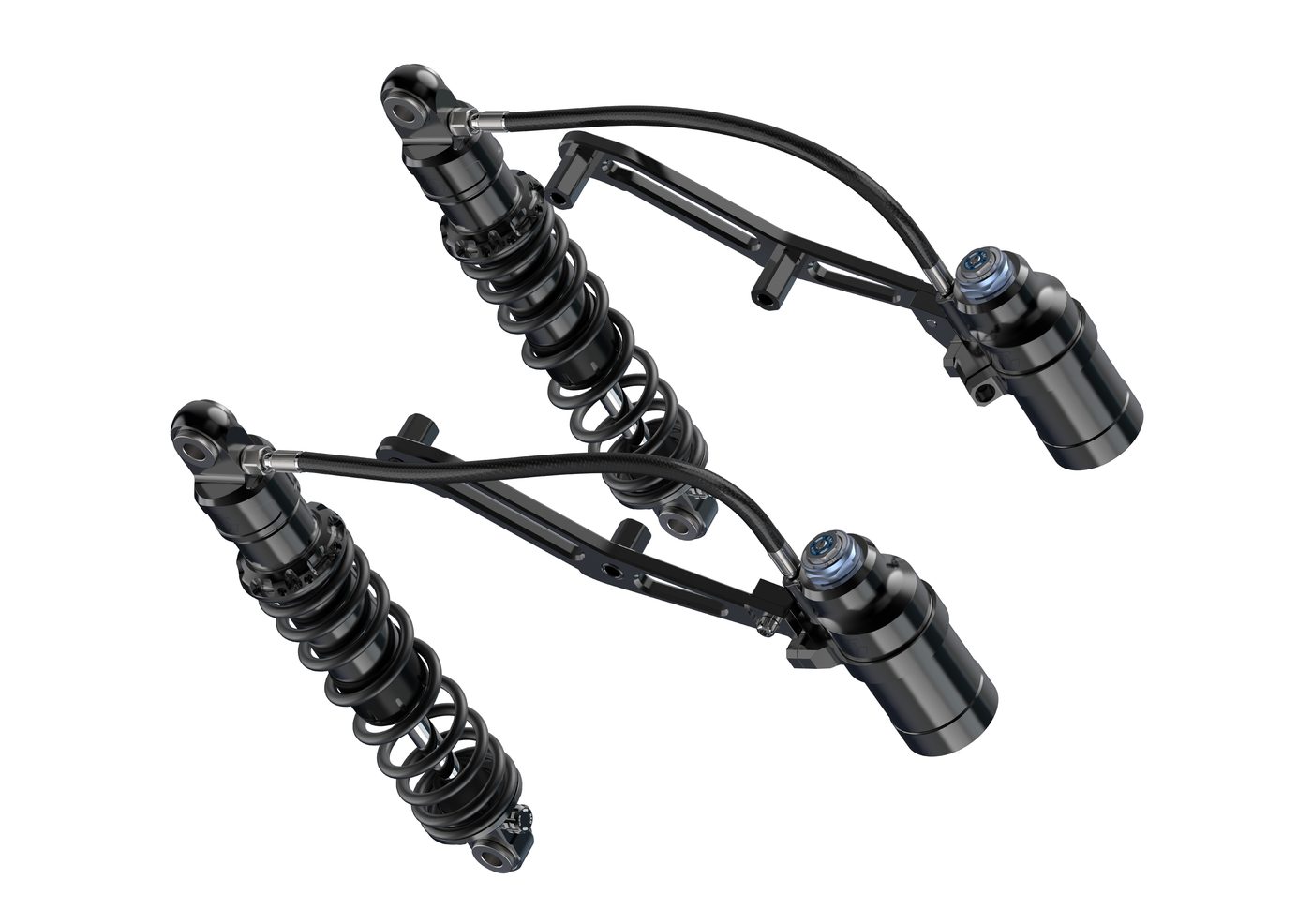

PNREAR SHOCK - SHICANE HD HLR
PART NUMBERDESCRIPTION
R0800151-1HLR, Dyna, 315mm, Standard,
R0800151-2HLR, Dyna, 315mm, Heavy Duty,
R0800152-1HLR, Dyna, 335mm, Standard,
R0800152-2HLR, Dyna, 335mm, Heavy Duty,
R0800153-1HLR, Dyna, 355mm, Standard, Black
R0800153-2HLR, Dyna, 355mm, Heavy Duty, Black
PNREAR SHOCK - SHICANE HD MONO / MONO-R
PART NUMBERDESCRIPTION
R0800145-1Mono, Dyna, 315mm, Standard
R0800145-2Mono, Dyna, 315mm, Heavy Duty
R0800146-1Mono, Dyna, 335mm, Standard,
R0800146-2Mono, Dyna, 335mm, Heavy Duty,
R0800148-1Mono_R, Dyna, 315mm, Standard,
R0800148-2Mono_R, Dyna, 315mm, Heavy Duty,
R0800149-1Mono_R, Dyna, 335mm, Standard,
R0800149-2Mono_R, Dyna, 335mm, Heavy Duty,
R0800162-1Mono_R, Dyna, 355mm, Standard,
R0800162-2Mono_R, Dyna, 335mm, Heavy Duty,
SECTION 04 / DYNA

DYNA — FRONT : SCEPTER25 & REAR : AIR CANNON

FIG. 02 · DYNA FRONT + AIR
SPECIFICATIONS
  • Air suspension allows precise adjustment of damping and air pressure, delivering both stable handling and a comfortable ride.
  • Co-axial damping system
  • Bladder Oil/Gas separation tech
  • 6061-T6 cold-forged damper body
  • Twin-tube damping to reduce unsprung weight
  • Type III military-grade anodized coating
  • 7075-T6 CNC-machined piston
  • External shaft design for rapid heat dissipation
  • Same-side rebound / compression adjustment
  • 46 mm gas chamber piston
  • Enlarged nitrogen chamber
  • OverHead Camshaft
  • Speed Adaptive Valving
  • Wide-range low-speed rebound: 18 clicks ±2
  • High-speed compression: 24 clicks ±2
  • Low-speed compression: 24 clicks ±2
SPECIFICATIONS
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs Fully sealed cartridge system
  • Nitrogen chamber
  • Oil/Gas separation tech
  • Type III military-grade anodized coating
  • IFP/coil-energized compression valve
  • Speed Adaptive Valving
  • Preload: 15 mm
  • Compression: 28 clicks ±3
  • Rebound: 28 clicks ±3
PNREAR SHOCK - AIR CANNON
PART NUMBERDESCRIPTION
R081D305AIR CANNON, MONO-R, DYNA, 305mm
R081D315AIR CANNON, MONO-R, DYNA, 315mm
R081D335AIR CANNON, MONO-R, DYNA, 335mm
R081D355AIR CANNON, MONO-R, DYNA, 355mm
R084D305AIR CANNON, HLR, DYNA, 305mm
R084D315AIR CANNON, HLR, DYNA, 315mm
R084D335AIR CANNON, HLR, DYNA, 335mm
R084D355AIR CANNON, HLR, DYNA, 355mm
PNFRONT FORK -SCEPTER25
PART NUMBERDESCRIPTION
R0900103-1Front Fork Kit, 49mm HD FF Kit, 9.5N/mm, Dyna, Street Bob (Adjustable)
R0900103-2Front Fork Kit, 49mm HD FF Kit, 10.5N/mm, Dyna, Street Bob (Adjustable)
R0900103-3Front Fork Kit, 49mm HD FF Kit, 11.5N/mm, Dyna, Street Bob (Adjustable)
R0900117-1Front Fork Kit, 49mm HD FF Kit +2", 9.5N/mm, Dyna, Street Bob (Adjustable)
R0900117-2Front Fork Kit, 49mm HD FF Kit +2", 10.5N/mm, Dyna, Street Bob (Adjustable)
R0900117-3Front Fork Kit, 49mm HD FF Kit +2", 11.5N/mm, Dyna, Street Bob (Adjustable)
05
FAMILY · TOURING

TOURING

GRAND-AMERICAN BAGGER & TOURING

Engineered for the weight, the load and the curve. SCEPTER25 49 mm kits with adjustable / non-adjustable options, the new TWIN HLR remote reservoir, and AIR CANNON for ride-height-on-demand.

HD / V-TWIN FRONT · REAR 2026 LINE-UP
SECTION 05 / TOURING

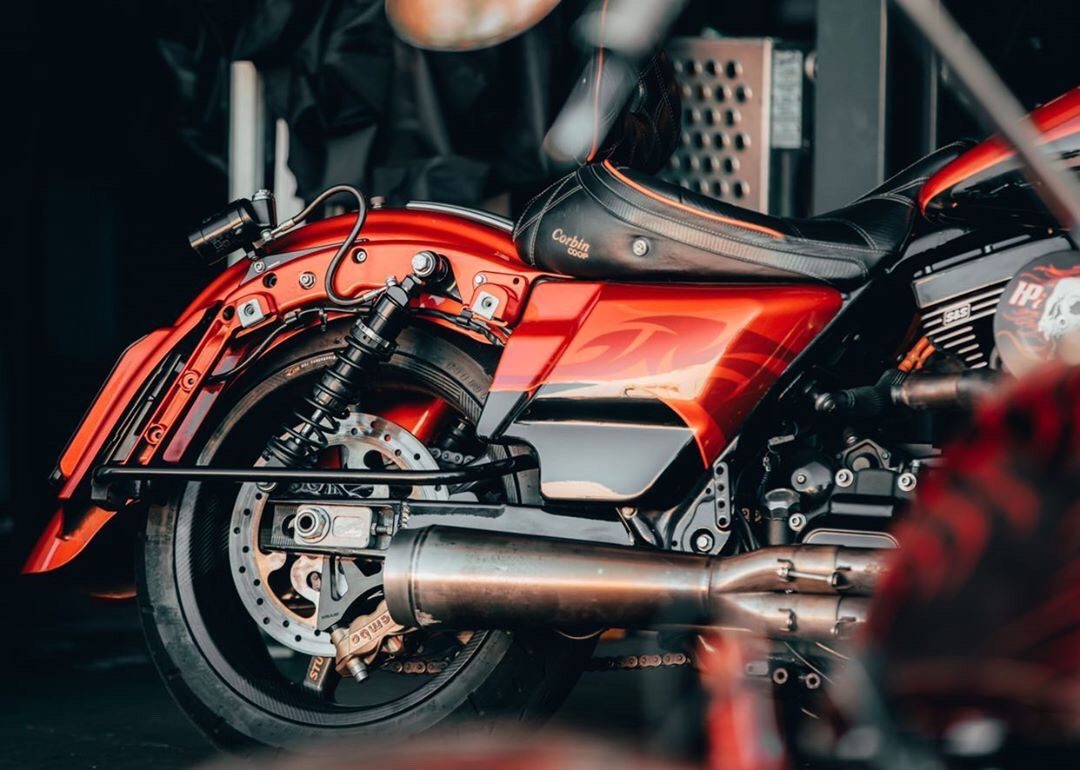

TOURING — REAR : SHICANE HD MONO, AIR CANNON & FRONT : SCEPTER25

FIG. 01 · TOURING I
SPECIFICATIONS
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs
  • 14 mm high-rigidity super-chrome shaft
  • 6061-T6 cold-forged damper body
  • 7075-T6 CNC-machined piston
  • MIT high-precision spherical bearings
  • Adjustable spring preload
  • Adjustable length
  • Speed Adaptive Valving
  • Wide-range low-speed rebound: 24 clicks ±3 ( MONO-R only )
  • Eye to eye length: 305 / 335 / 355 mm ( 12 / 13 / 14 inches )
SPECIFICATIONS
  • Air suspension allows precise adjustment of damping and air pressure, delivering both stable handling and a comfortable ride.
  • 6061-T6 cold-forged damper body
  • Twin-tube damping to reduce unsprung weight
  • Type III military-grade anodized coating
  • 7075-T6 CNC-machined piston
  • External shaft design for rapid heat dissipation
  • Same-side rebound / compression adjustment
  • 46 mm gas chamber piston
  • Enlarged nitrogen chamber
  • OverHead Camshaft
  • Speed Adaptive Valving
  • Wide-range low-speed rebound: 18 clicks ±3
SPECIFICATIONS
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs Fully sealed cartridge system
  • Nitrogen chamber
  • Oil/Gas separation tech
  • Type III military-grade anodized coating
  • IFP/coil-energized compression valve
  • Speed Adaptive Valving
  • Preload: 15 mm
  • Compression: 28 clicks ±3
  • Rebound: 28 clicks ±3
PNREAR SHOCK - SHICANE HD MONO / MONO-R
PART NUMBERDESCRIPTION
R0800132-1Mono, Touring, 305mm, Standard
R0800132-3Mono, Touring, 305mm, Heavy Duty
R0800133-1Mono, Touring, 335mm, Standard
R0800133-3Mono, Touring, 335mm, Heavy Duty
R0800134-1Mono_R, Touring, 305mm, Standard
R0800134-3Mono_R, Touring, 305mm, Heavy Duty
R0800135-1Mono_R, Touring, 335mm, Standard
R0800135-3Mono_R, Touring, 335mm, Heavy Duty
PNREAR SHOCK - AIR CANNON
PART NUMBERDESCRIPTION
R081T305AIR CANNON, MONO-R, TOURING , 305mm
R081T315AIR CANNON, MONO-R, TOURING , 315mm
R081T335AIR CANNON, MONO-R, TOURING , 335mm
PNFRONT FORK -SCEPTER25
PART NUMBERDESCRIPTION
R0900104-1Front Fork Kit, 41mm HD FF Kit, 10.5N/mm, Touring, 628mm (Non-Adjustable)
R0900104-2Front Fork Kit, 41mm HD FF Kit, 12N/mm, Touring, 628mm (Non-Adjustable)
R0900107-1Front Fork Kit, 41mm HD FF Kit, 10.5N/mm, Touring, 648mm (Non-Adjustable)
R0900107-2Front Fork Kit, 41mm HD FF Kit, 12N/mm, Touring, 648mm (Non-Adjustable)
R0900108-1Front Fork Kit, 49mm HD FF Kit, 9.5N/mm, Touring, 710mm (Non-Adjustable)
R0900108-2Front Fork Kit, 49mm HD FF Kit, 10.5N/mm, Touring, 710mm (Non-Adjustable)
R0900108-3Front Fork Kit, 49mm HD FF Kit, 11.5N/mm, Touring, 710mm (Non-Adjustable)
R0900118-1Front Fork Kit, 49mm HD FF Kit +2", 9.5N/mm, Touring (Non-Adjustable)
R0900118-2Front Fork Kit, 49mm HD FF Kit +2", 10.5N/mm, Touring (Non-Adjustable)
R0900118-3Front Fork Kit, 49mm HD FF Kit +2", 11.5N/mm, Touring (Non-Adjustable)
R0900120-1Front Fork Kit, 49mm HD FF Kit, 11N/mm, Adjustable, Touring
R0900120-2Front Fork Kit, 49mm HD FF Kit , 10N/mm, Adjustable, Touring
R0900121-1Front Fork Kit, 49mm HD FF Kit +2", 11N/mm, Adjustable, Touring
R0900121-2Front Fork Kit, 49mm HD FF Kit +2", 10N/mm, Adjustable, Touring
SECTION 05 / TOURING

TOURING — REAR : SHICANE HD TWIN HLR

FIG. 02 · TOURING II
SPECIFICATIONS
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs
  • Co-axial damping system
  • 2,500 psi hose with CNC stainless fittings
  • 14 mm high-rigidity super-chrome shaft
  • Bladder Oil/Gas separation tech
  • 6061-T6 cold-forged damper body
  • 7075-T6 CNC-machined piston
  • MIT high-precision spherical bearings
  • Stainless steel gas bracket
  • Adjustable spring preload
  • Speed Adaptive Valving
  • Wide-range low-speed rebound: 24 clicks ±3
  • High-speed compression: 24 clicks ±3
  • Low-speed compression: 24 clicks ±3
  • Eye to eye length: 305 / 335 / 355 mm ( 12 / 13 / 14 inches )
PNREAR SHOCK - SHICANE HD TWIN HLR
PART NUMBERDESCRIPTION
R0800182-1Moto_Twin, HLR, Touring, 335mm, Standard, Black
R0800182-2Moto_Twin, HLR, Touring, 335mm, Heavy Duty, Black
R0800193-1Moto_Twin, HLR, Touring, 355mm, Standard, Black
R0800193-2Moto_Twin, HLR, Touring, 355mm, Heavy Duty, Black
PNREAR SHOCK - SHICANE HD TWIN HLR 2024
PART NUMBERDESCRIPTION

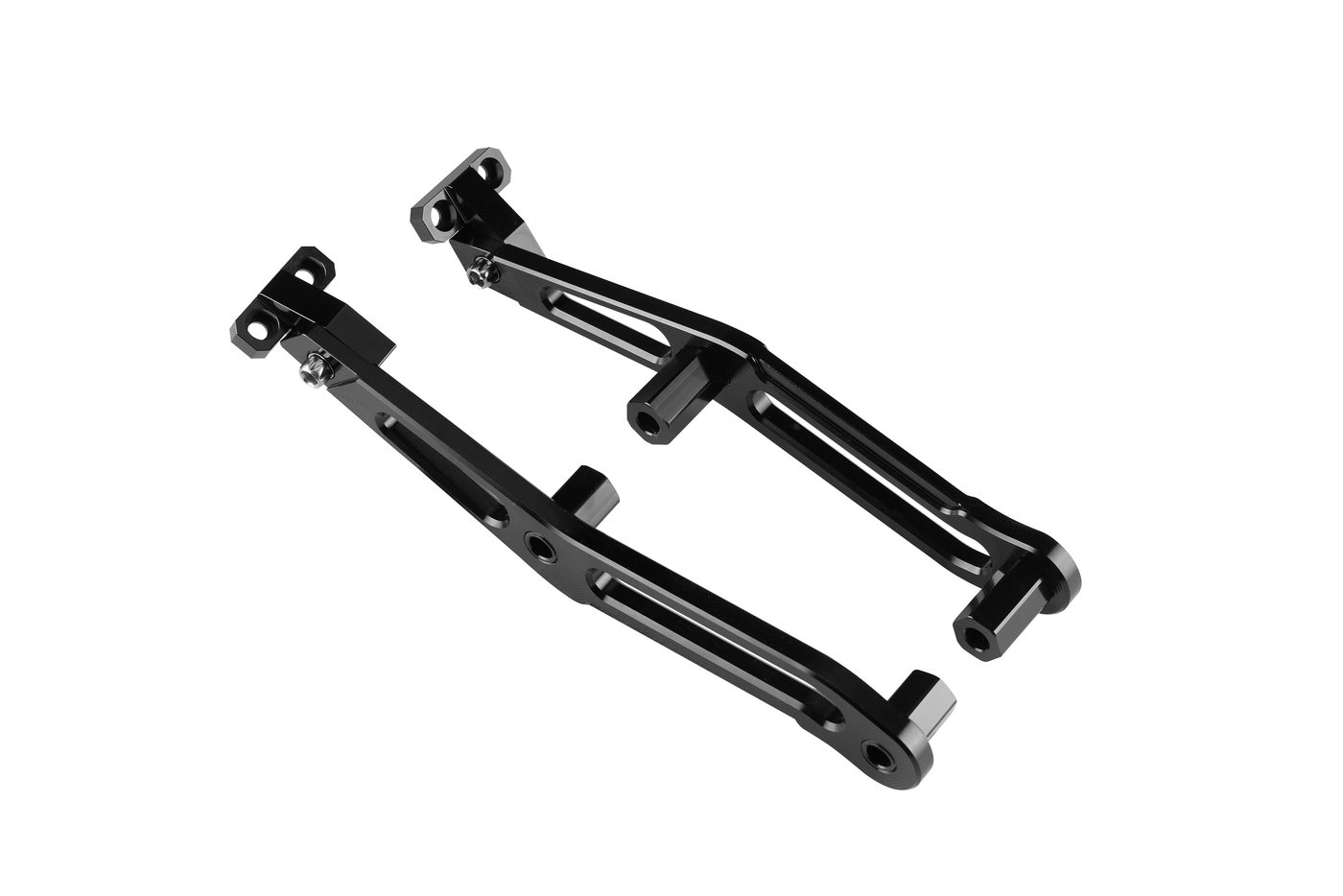

R0800234-1Moto_Twin, HLR, Touring, 2024 Bracket Kit, 335mm, Standard, Black
R0800234-2Moto_Twin, HLR, Touring, 2024 Bracket Kit, 335mm, Heavy Duty, Black
R0800235-1Moto_Twin, HLR, Touring, 2024 Bracket Kit, 355mm, Standard, Black
R0800235-2Moto_Twin, HLR, Touring, 2024 Bracket Kit, 355mm, Heavy Duty, Black
06
FAMILY · SOFTAIL M8

SOFTAIL M8

49 mm USD FORK · HLR + REVOLVER REAR

For the Softail M8 chassis and the Low Rider S Upside-Down conversion. Pair the SCEPTER25 49 mm fork kit with the SHICANE HLR + REVOLVER for full damping authority front to rear.

HD / V-TWIN FRONT · REAR 2026 LINE-UP
SECTION 06 / SOFTAIL M8

SOFTAIL — FRONT FORK SCEPTER25 & REAR SHICANE HLR / REVOLVER

FIG. 01 · SOFTAIL
SPECIFICATIONS
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs Fully sealed cartridge system
  • Nitrogen chamber
  • Oil/Gas separation tech
  • Type III military-grade anodized coating
  • IFP/coil-energized compression valve
  • Speed Adaptive Valving
  • Preload: 15 mm
  • Compression: 28 clicks ±3
  • Rebound: 28 clicks ±3
SPECIFICATIONS
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs 14 mm high-rigidity super-chrome shaft Bladder Oil/Gas separation tech
  • 6061-T6 cold-forged damper body
  • 7075-T6 CNC-machined piston
  • MIT high-precision spherical bearings
  • Adjustable spring preload
  • Speed Adaptive Valving
  • Wide-range low-speed rebound: 24 clicks ±3
  • High-speed compression: 24 clicks ±3
  • Low-speed compression: 24 clicks ±3
PNREAR SHOCK - SHICANE HD HLR / REVOLVER
PART NUMBERDESCRIPTION
R0800069Moto Shicane HLR, Softail 2018, 320mm
R0800070Moto Shicane HLR + Revolver, Softail 2018, 320mm
R0800071Moto Shicane HLR, Softail 2018, 330mm
R0800072Moto Shicane HLR + Revolver, Softail 2018, 330mm
PNFRONT FORK KIT - SCEPTER25
PART NUMBERDESCRIPTION
R0900109-1Front Fork Kit, 49mm HD FF Kit, 11.5 N/mm, Softail M8, Street Bob (Adjustable)
R0900109-2Front Fork Kit, 49mm HD FF Kit, 10 N/mm, Softail M8, Street Bob (Adjustable)
R0900119-1Front Fork Kit, 49mm HD FF Kit +2", 11.5N/mm, Softail M8, Street Bob (Adjustable)
R0900119-2Front Fork Kit, 49mm HD FF Kit +2", 10N/mm, Softail M8, Street Bob (Adjustable)
R0900123-1Front Fork Kit, Upside Down Fork, 11N/mm, Low Rider S (Adjustable)
R0900123-2Front Fork Kit, Upside Down Fork, 10N/mm, Low Rider S (Adjustable)
07 TECHNOLOGY

TECHNOLOGY

THE ENGINEERING UNDER THE FINISH
DAMPER
  • 14 mm high-rigidity super-chrome shaft
  • 2-way adjustable cartridge
  • 46 mm gas chamber piston
  • 6061-T6 cold-forged damper body
  • 7075-T6 CNC-machined piston
  • Air suspension allows precise adjustment of damping and air pressure, delivering both stable handling and a comfortable ride.
  • Co-axial damping system
  • External shaft design for rapid heat dissipation
SPRING
  • 42CrMo4 heat-treated inner tubes with superfinish surface JIS G3560 Cr-Si high-rigidity steel spring
  • Adjustable spring preload
  • JIS G3560 Cr-Si high-rigidity steel spring
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs 14 mm high-rigidity super-chrome shaft Bladder Oil/Gas separation tech
  • JIS G3560 Cr-Si high-rigidity steel spring, 5–8% lighter than standard springs Fully sealed cartridge system
ADJUSTABILITY
  • Compression: 12 clicks ±2
  • Compression: 28 clicks ±3
  • High-speed compression: 24 clicks ±2
  • High-speed compression: 24 clicks ±3
  • IFP/coil-energized compression valve
  • Independent pressure relief valve
  • Low-speed compression: 24 clicks ±2
  • Low-speed compression: 24 clicks ±3
PNEUMATICS
  • Bladder Oil/Gas separation tech
  • Enlarged nitrogen chamber
  • Nitrogen chamber
  • Oil/Gas separation tech
  • Stainless steel gas bracket
MATERIALS
  • 2,500 psi hose with CNC stainless fittings
  • EKONOL double bushing system
  • MIT high-precision spherical bearings
  • Stanchion diameter: 43 mm
  • Type III military-grade anodized coating
  • Ø43mm high-tensile (>1200MPa) alloy steel stanchions with super-polished finish
PERFORMANCE
  • Adjustable length
  • Eye to eye length: 305 / 335 / 355 mm ( 12 / 13 / 14 inches )
  • Total length: 800 mm
  • Total length: 810 mm
42CrMo4
INNER TUBE STEEL
1200MPa
STANCHION TENSILE
7075-T6
CNC PISTON
6061-T6
COLD-FORGED BODY
2500psi
HOSE PRESSURE
28clicks
REBOUND / COMPRESSION
08 INDEX

SKU INDEX

COMPLETE PART NUMBER REFERENCE

FRONT FORK - BISHOP43

PART NUMBERDESCRIPTION
R0900404-1Front Fork, USD, 43mm, 22N/mm, FXLRS
R0900404-2Front Fork, USD, 43mm, 24N/mm, FXLRS

REAR SHOCK - SHICANE HD HLR

PART NUMBERDESCRIPTION
R0800129-1HLR, Sportster, 315mm, Standard
R0800129-2HLR, Sportster, 315mm, Heavy Duty
R0800130-1HLR, Sportster, 335mm, Standard
R0800130-2HLR, Sportster, 335mm, Heavy Duty
R0800131-1HLR, Sportster, 355mm, Standard
R0800131-2HLR, Sportster, 355mm, Heavy Duty
R0800151-1HLR, Dyna, 315mm, Standard,
R0800151-2HLR, Dyna, 315mm, Heavy Duty,
R0800152-1HLR, Dyna, 335mm, Standard,
R0800152-2HLR, Dyna, 335mm, Heavy Duty,
R0800153-1HLR, Dyna, 355mm, Standard, Black
R0800153-2HLR, Dyna, 355mm, Heavy Duty, Black

REAR SHOCK - AIR CANNON

PART NUMBERDESCRIPTION
R081S305AIR CANNON, MONO-R, SPORTSTER , 305mm
R081S315AIR CANNON, MONO-R, SPORTSTER , 315mm
R081S335AIR CANNON, MONO-R, SPORTSTER , 335mm
R081S355AIR CANNON, MONO-R, SPORTSTER , 355mm
R084S305AIR CANNON, HLR, SPORTSTER , 305mm
R084S315AIR CANNON, HLR, SPORTSTER , 315mm
R084S335AIR CANNON, HLR, SPORTSTER , 335mm
R084S355AIR CANNON, HLR, SPORTSTER , 355mm
R081D305AIR CANNON, MONO-R, DYNA, 305mm
R081D315AIR CANNON, MONO-R, DYNA, 315mm
R081D335AIR CANNON, MONO-R, DYNA, 335mm
R081D355AIR CANNON, MONO-R, DYNA, 355mm
R084D305AIR CANNON, HLR, DYNA, 305mm
R084D315AIR CANNON, HLR, DYNA, 315mm
R084D335AIR CANNON, HLR, DYNA, 335mm
R084D355AIR CANNON, HLR, DYNA, 355mm
R081T305AIR CANNON, MONO-R, TOURING , 305mm
R081T315AIR CANNON, MONO-R, TOURING , 315mm
R081T335AIR CANNON, MONO-R, TOURING , 335mm

REAR SHOCK - SHICANE HD MONO / MONO-R

PART NUMBERDESCRIPTION
R0800139-1Mono, Sportster, 315mm, Standard
R0800139-2Mono, Sportster, 315mm, Heavy Duty
R0800140-1Mono, Sportster, 335mm, Standard
R0800140-2Mono, Sportster, 335mm, Heavy Duty
R0800142-1Mono_R , Sportster, 315mm, Standard
R0800142-2Mono_R , Sportster, 315mm, Heavy Duty
R0800143-1Mono_R Sportster, 335mm, Standard
R0800143-2Mono_R Sportster, 335mm, Heavy Duty
R0800163-1Mono_R Sportster, 355mm, Standard
R0800163-2Mono_R Sportster, 355mm, Heavy Duty
R0800177-1Mono_Twin, Sportster, 295mm, 15.8N/mm, Black
R0800177-2Mono_Twin, Sportster, 295mm, 19.3N/mm, Black
R0800181-1Mono_R, Sportster, 295mm, 15.8N/mm, Black
R0800181-2Mono_R, Sportster, 295mm, 19.3N/mm, Black
R0800145-1Mono, Dyna, 315mm, Standard
R0800145-2Mono, Dyna, 315mm, Heavy Duty
R0800146-1Mono, Dyna, 335mm, Standard,
R0800146-2Mono, Dyna, 335mm, Heavy Duty,
R0800148-1Mono_R, Dyna, 315mm, Standard,
R0800148-2Mono_R, Dyna, 315mm, Heavy Duty,
R0800149-1Mono_R, Dyna, 335mm, Standard,
R0800149-2Mono_R, Dyna, 335mm, Heavy Duty,
R0800162-1Mono_R, Dyna, 355mm, Standard,
R0800162-2Mono_R, Dyna, 335mm, Heavy Duty,
R0800132-1Mono, Touring, 305mm, Standard
R0800132-3Mono, Touring, 305mm, Heavy Duty
R0800133-1Mono, Touring, 335mm, Standard
R0800133-3Mono, Touring, 335mm, Heavy Duty
R0800134-1Mono_R, Touring, 305mm, Standard
R0800134-3Mono_R, Touring, 305mm, Heavy Duty
R0800135-1Mono_R, Touring, 335mm, Standard
R0800135-3Mono_R, Touring, 335mm, Heavy Duty

FRONT FORK -SCEPTER25

PART NUMBERDESCRIPTION
R0900101-1Front Fork Kit, 39mm HD FF Kit, 8N/mm, Spt, 883R (Adjustable)
R0900101-2Front Fork Kit, 39mm HD FF Kit, 9N/mm, Spt, 883R (Adjustable)
R0900102-1Front Fork Kit, 39mm HD FF Kit, 8N/mm, Spt, 883N (Adjustable)
R0900102-2Front Fork Kit, 39mm HD FF Kit, 9N/mm, Spt, 883N (Adjustable)
R0900105-1Front Fork Kit, 39mm HD FF Kit, 8N/mm, Spt, 765mm (Adjustable)
R0900105-2Front Fork Kit, 39mm HD FF Kit, 9N/mm, Spt, 765mm (Adjustable)
R0900103-1Front Fork Kit, 49mm HD FF Kit, 9.5N/mm, Dyna, Street Bob (Adjustable)
R0900103-2Front Fork Kit, 49mm HD FF Kit, 10.5N/mm, Dyna, Street Bob (Adjustable)
R0900103-3Front Fork Kit, 49mm HD FF Kit, 11.5N/mm, Dyna, Street Bob (Adjustable)
R0900117-1Front Fork Kit, 49mm HD FF Kit +2", 9.5N/mm, Dyna, Street Bob (Adjustable)
R0900117-2Front Fork Kit, 49mm HD FF Kit +2", 10.5N/mm, Dyna, Street Bob (Adjustable)
R0900117-3Front Fork Kit, 49mm HD FF Kit +2", 11.5N/mm, Dyna, Street Bob (Adjustable)
R0900104-1Front Fork Kit, 41mm HD FF Kit, 10.5N/mm, Touring, 628mm (Non-Adjustable)
R0900104-2Front Fork Kit, 41mm HD FF Kit, 12N/mm, Touring, 628mm (Non-Adjustable)
R0900107-1Front Fork Kit, 41mm HD FF Kit, 10.5N/mm, Touring, 648mm (Non-Adjustable)
R0900107-2Front Fork Kit, 41mm HD FF Kit, 12N/mm, Touring, 648mm (Non-Adjustable)
R0900108-1Front Fork Kit, 49mm HD FF Kit, 9.5N/mm, Touring, 710mm (Non-Adjustable)
R0900108-2Front Fork Kit, 49mm HD FF Kit, 10.5N/mm, Touring, 710mm (Non-Adjustable)
R0900108-3Front Fork Kit, 49mm HD FF Kit, 11.5N/mm, Touring, 710mm (Non-Adjustable)
R0900118-1Front Fork Kit, 49mm HD FF Kit +2", 9.5N/mm, Touring (Non-Adjustable)
R0900118-2Front Fork Kit, 49mm HD FF Kit +2", 10.5N/mm, Touring (Non-Adjustable)
R0900118-3Front Fork Kit, 49mm HD FF Kit +2", 11.5N/mm, Touring (Non-Adjustable)
R0900120-1Front Fork Kit, 49mm HD FF Kit, 11N/mm, Adjustable, Touring
R0900120-2Front Fork Kit, 49mm HD FF Kit , 10N/mm, Adjustable, Touring
R0900121-1Front Fork Kit, 49mm HD FF Kit +2", 11N/mm, Adjustable, Touring
R0900121-2Front Fork Kit, 49mm HD FF Kit +2", 10N/mm, Adjustable, Touring

REAR SHOCK - SHICANE HD TWIN HLR

PART NUMBERDESCRIPTION
R0800182-1Moto_Twin, HLR, Touring, 335mm, Standard, Black
R0800182-2Moto_Twin, HLR, Touring, 335mm, Heavy Duty, Black
R0800193-1Moto_Twin, HLR, Touring, 355mm, Standard, Black
R0800193-2Moto_Twin, HLR, Touring, 355mm, Heavy Duty, Black

REAR SHOCK - SHICANE HD TWIN HLR 2024

PART NUMBERDESCRIPTION
R0800234-1Moto_Twin, HLR, Touring, 2024 Bracket Kit, 335mm, Standard, Black
R0800234-2Moto_Twin, HLR, Touring, 2024 Bracket Kit, 335mm, Heavy Duty, Black
R0800235-1Moto_Twin, HLR, Touring, 2024 Bracket Kit, 355mm, Standard, Black
R0800235-2Moto_Twin, HLR, Touring, 2024 Bracket Kit, 355mm, Heavy Duty, Black

REAR SHOCK - SHICANE HD HLR / REVOLVER

PART NUMBERDESCRIPTION
R0800069Moto Shicane HLR, Softail 2018, 320mm
R0800070Moto Shicane HLR + Revolver, Softail 2018, 320mm
R0800071Moto Shicane HLR, Softail 2018, 330mm
R0800072Moto Shicane HLR + Revolver, Softail 2018, 330mm

FRONT FORK KIT - SCEPTER25

PART NUMBERDESCRIPTION
R0900109-1Front Fork Kit, 49mm HD FF Kit, 11.5 N/mm, Softail M8, Street Bob (Adjustable)
R0900109-2Front Fork Kit, 49mm HD FF Kit, 10 N/mm, Softail M8, Street Bob (Adjustable)
R0900119-1Front Fork Kit, 49mm HD FF Kit +2", 11.5N/mm, Softail M8, Street Bob (Adjustable)
R0900119-2Front Fork Kit, 49mm HD FF Kit +2", 10N/mm, Softail M8, Street Bob (Adjustable)
R0900123-1Front Fork Kit, Upside Down Fork, 11N/mm, Low Rider S (Adjustable)
R0900123-2Front Fork Kit, Upside Down Fork, 10N/mm, Low Rider S (Adjustable)
09 COLOPHON

CONTACT · DISTRIBUTORS

BUILT IN TAIWAN · RIDDEN WORLDWIDE
DISTRIBUTORS

Authorised regional partners across Asia-Pacific, North America, Europe and Latin America. Locate your nearest dealer for fitment, installation and service.

FIND A DISTRIBUTOR →
DEALER ENQUIRIES

Motorcycle shops interested in becoming an authorised RACINGBROS dealer can submit an application via the dealer portal. All applications reviewed prior to approval.

DEALER LOGIN →
SERVICE & WARRANTY

Suspension products carry a limited warranty when installed by an officially authorised dealer. Standard maintenance turnaround 10–14 working days.

CONTACT SUPPORT →
